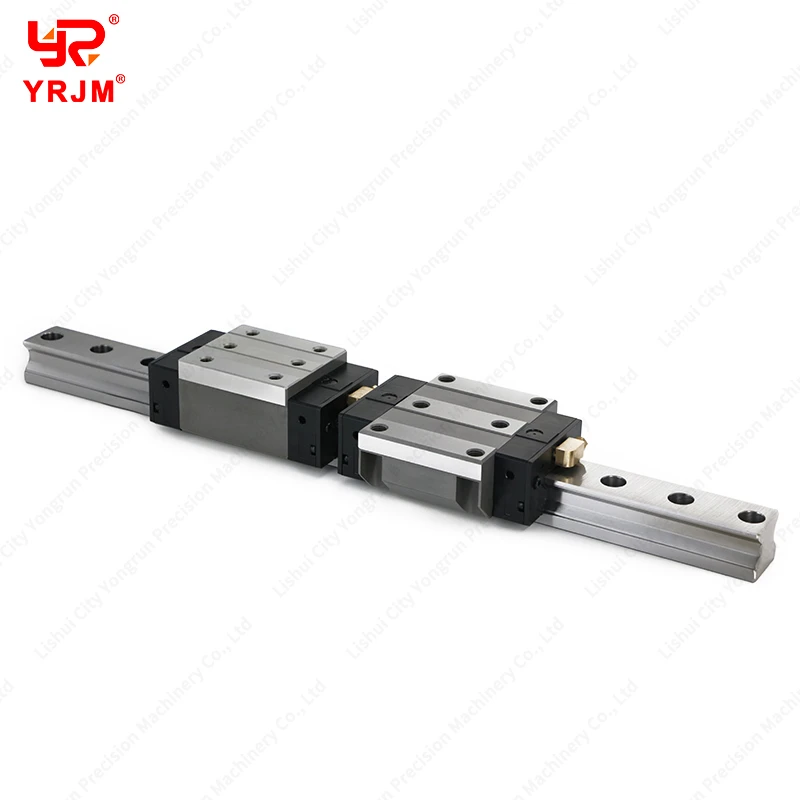

RGW55HC veltņa lineārā vadotne

RGW55HC lineārā vadotne

Produkta apraksts

RGW55HC ir augstas -jaudas lineāras kustības kariete, kas izstrādāta, lai nodrošinātu izcilu konstrukcijas stingrību lielas-mēroga, augstas-precizitātes rūpnieciskām iekārtām. Atkāpjoties no tradicionālajiem punktveida-kontaktlodīšu dizainiem, RG rullīšu sērijā tiek izmantoti precīzi-slīpēti cilindriski rullīši, kas savienojas līnijā-ar sliedēm. Šī līnijas{9}}kontakta saskarne ievērojami samazina elastīgās deformācijas, nodrošinot izcilu stabilitāti smagas slodzes apstākļos.

"HC" (Super Heavy Load) konstrukcijai ir iegarens bloka korpuss, kas sniedzas līdz 232 mm garumā. Šis papildu garums nodrošina lielāku recirkulācijas veltņu skaitu, optimizējot slodzes sadalījumu un sistēmas stingrību. Turklāt atloku (W-tipa) profils nodrošina daudzpusīgu divvirzienu montāžu, ļaujot bloku nostiprināt no augšas uz leju vai no apakšas uz augšu, lai tas atbilstu dažādām mašīnu konfigurācijām.

Produkta priekšrocības
1. Uzlabota novirzes mazināšana:Veltņu paplašinātā saskares virsma samazina elastīgo deformāciju slodzes laikā par līdz pat 50%, salīdzinot ar līdzvērtīgām lodveida{1}}tipa vadotnēm.
2. Vibrāciju slāpēšana:Lielāka saskares saskarne starp tērauda veltņiem un sliedi absorbē harmoniskas vibrācijas, uzlabojot virsmas kvalitāti smagas griešanas laikā un pagarinot instrumenta kalpošanas laiku.
3. Vienmērīga stresa sadale:Lineārā kontakta saskarne ļauj izvairīties no lokalizētas sprieguma koncentrācijas, kas raksturīga lodīšu gultņiem, līdz minimumam samazinot sacīkšu ceļa nogurumu un pagarinot apkopes intervālus.
4. Augsta momenta slodzes izturība:Pagarinātais HC karietes profils nodrošina statisko saspiešanas momentu (MR) 11,15 kN-m un slīpuma/griešanās momentu (MP/MY) 10,25 kN-m, stabilizējot asi pret lielām-griezes momenta nobīdes slodzēm.
5. Visaptveroša blīvēšana un noturēšana:Standarta konfigurācijās ietilpst augstas veiktspējas -dubulto-lūpu gala blīvējumi, sānu blīvējumi un apakšas blīvējumi pilnīgai aizsardzībai pret piesārņojumu. Integrētie fiksatori novērš rullīšu izkrišanu uzstādīšanas un apkopes laikā.
