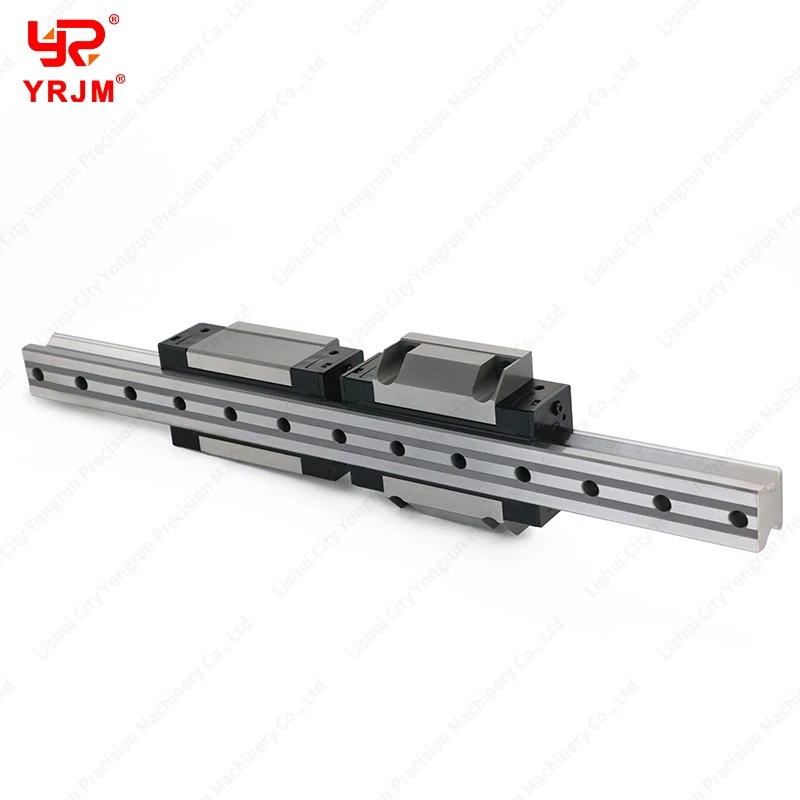

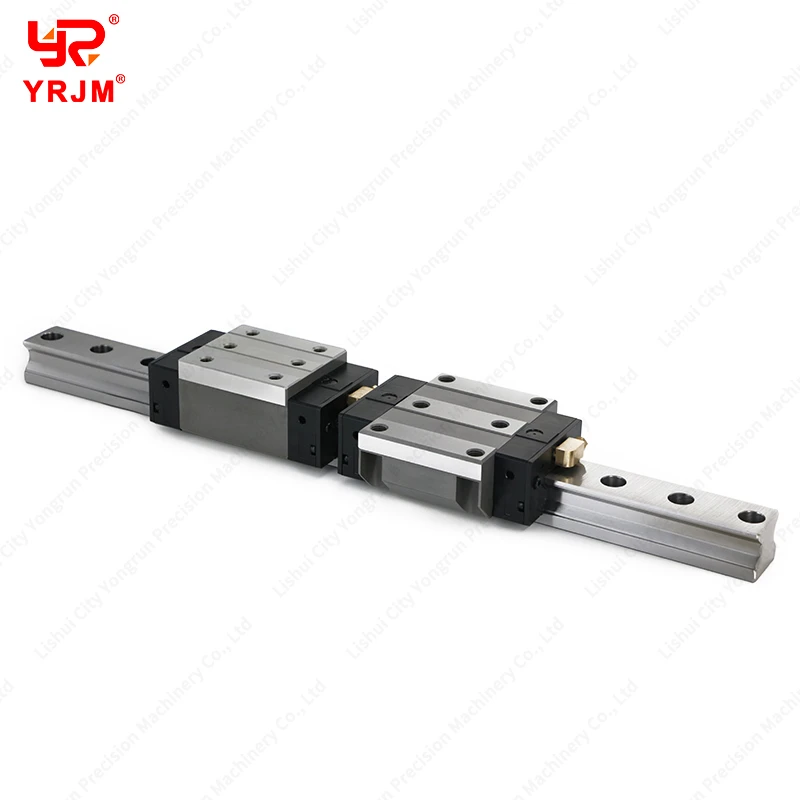

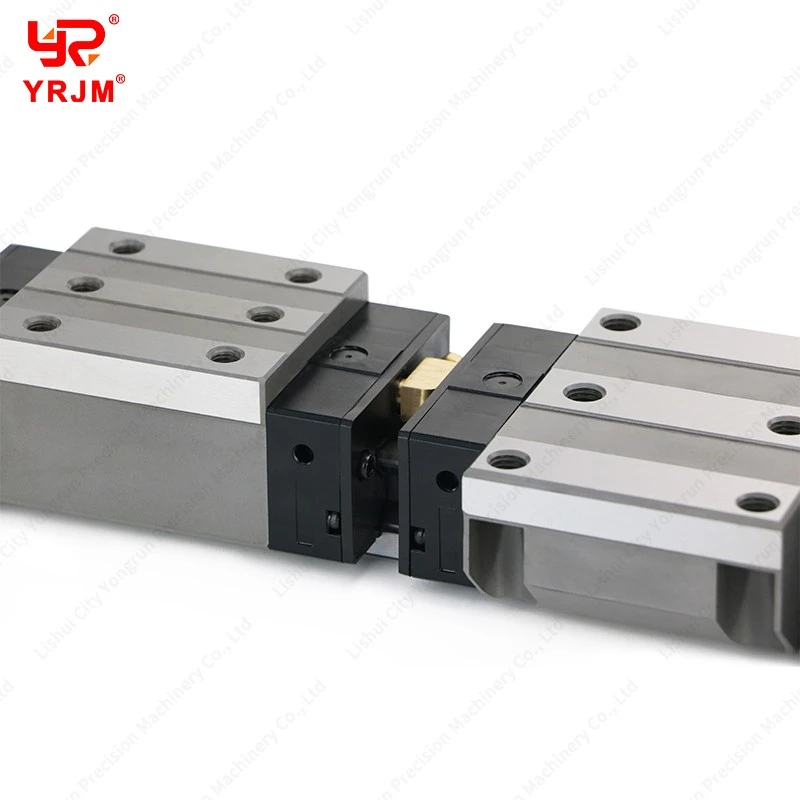

RGH45HA rullīšu lineārā vadotne

RGH45HA lineārais ceļvedis

Produkta apraksts

RGH45HA ir augstākās kvalitātes, rūpnieciska -stipruma lineāras kustības kariete, kas izstrādāta masveida iekārtām un ekstremāliem darbības cikliem. Kā RG sērijas vadošā sastāvdaļa tā aizstāj tradicionālās sfēriskās bumbiņas ar precīziem cilindriskiem rullīšiem, lai nodrošinātu "līnijas kontakta" saskarni. Šī arhitektūras maiņa nodrošina kravnesību un konstrukcijas stingrību, kas ievērojami pārsniedz standarta lodīšu{4}}gultņu vadotnes.


"HA" iegarena priekšrocība
Apzīmējums "HA" (super Heavy Load) apzīmē iegarenu bloka korpusu (171,2 mm), kas paredzēts maksimāli iespējamam rites elementu skaitam. Šis paplašinātais kontakta nospiedums nodrošina augstāko stingrības un stabilitātes līmeni, kas pieejams 45 mm profilā.
Precizitāte zem spiediena
RGH45HA, kas izstrādāta, lai izturētu vairāku-tonnu spēku, saglabā mikronu-līmeņa atkārtojamību un nepiekāpīgu precizitāti pat pie liela-griezes momenta griešanas un presēšanas slodzēm. Tas ir galīgais risinājums pasaules lielākajiem CNC apstrādes centriem, lieljaudas{5}}tiltu dzirnavām un lielas-masas rūpnieciskās automatizācijas sistēmām, kur konstrukcijas deformācija nav iespējama.

Galvenās funkcijas un inženiertehniskās priekšrocības
1. Uzlabota veltņu tehnoloģija:Izmantojot precīzi cilindriskus rullīšus, šī sērija nodrošina augstu{0}}līnijas kontakta ģeometriju. Šī arhitektūras maiņa nodrošina līdz pat 30% lielāku konstrukcijas stingrību salīdzinājumā ar standarta lodveida{3}}vadlīnijām.
2. Super-Liela kravnesība (HA):Iegarenais "HA" bloks ir izstrādāts ārkārtējai rūpnieciskai slodzei, un tas var lepoties ar izcilu 116 kN dinamisko slodzi, lai izturētu visprasīgākās kravas.
3. Nepārspējama momentnoturība:Īpaši izstrādāts, lai neitralizētu strukturālo spriegumu, RGH45HA apstrādā monumentālus slīpuma un leņķa statiskus momentus līdz 4200 Nm, nodrošinot nulles -izlieces veiktspēju uz konsoles asīm.
4. Stiprināts rūpnieciskais blīvējums:Lai nodrošinātu ilgmūžību skarbos apstākļos, katra ierīce ir aprīkota ar augstas -veiktspējas dubultā-lūpu gala blīvēm un integrētiem apakšas blīvējumiem, kas efektīvi bloķē abrazīvu putekļu, metāla skaidu un dzesēšanas šķidruma iekļūšanu.
