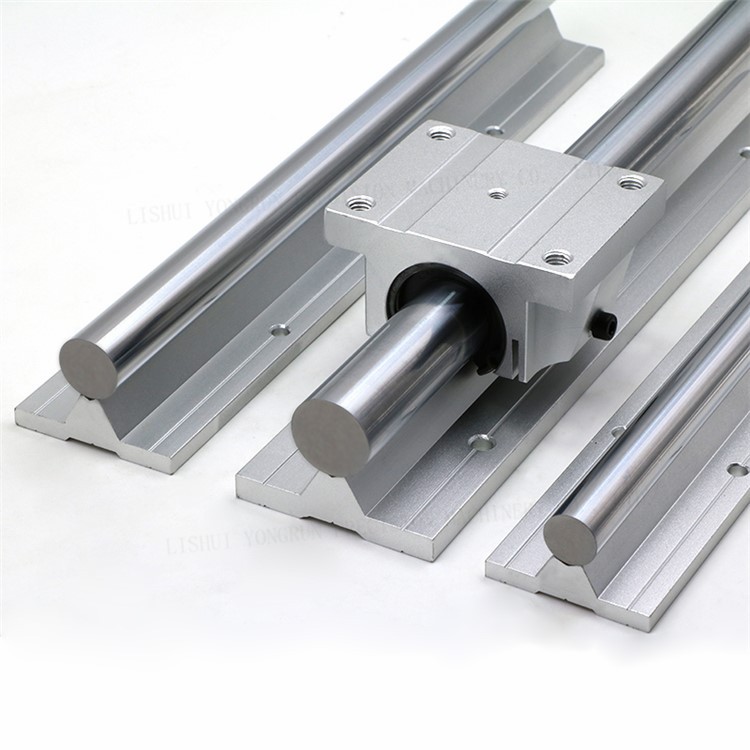

TBR atbalstītu lineāro vadotņu (atbalstītas apaļas vārpstas ar atvērtām lodveida buksēm) uzstādīšana ir vienkāršāka nekā profila sliedēm, taču ir svarīgi ievērot dažus apsvērumus, lai novērstu saķeršanos, priekšlaicīgu nodilumu un precizitātes zudumu.
Šeit ir norādīti galvenie faktori un procedūras, kas jāņem vērā, uzstādot TBR lineāros vadotnes.
I. Montāžas virsmas sagatavošana (līdzenums)
Atbalsta sliedes veiktspēja lielā mērā ir atkarīga no virsmas, uz kuras tā ir uzstādīta.
1. Montāžas virsmas līdzenums:Pamatnes plāksnei jābūt plakanai un stingrai. Lai gan alumīnija atbalsta sliede ("TBR" pamatne) ir stingra, tā nav pilnīgi taisna. Tas atbildīs montāžas pamatnes līdzenumam. Jebkuri loki vai pagriezieni pamatnē tiks tieši pārnesti uz lineāro vārpstu, izraisot lodīšu bukses saķeršanos un ātru neveiksmi.
2. Tīrība:Rūpīgi notīriet stiprinājuma pamatni un TBR atbalsta sliedes apakšdaļu. Pat niecīgas metāla skaidas vai daļiņas zem sliedes var radīt izciļņus, kas tieši izraisa novirzi un sasaisti.
3. Stiprinājuma atstarpe:Nodrošiniet, lai montāžas skrūves un skrūvju caurumi būtu pilnīgi brīvi no šķembām un gružiem.
II. Sliežu izlīdzināšana un paralēlisms (galvenais izaicinājums)
Atšķirībā no profila sliedēm, TBR sistēmas bieži izmanto pa pāriem, kas nozīmē, ka abām sliedēm jābūt paralēlām viena otrai.
1. Vispirms atsauces dzelzceļš:Uzstādiet pirmo TBR sliedi ("Atsauces sliede") un stingri nostipriniet to. Pārliecinieties, vai sliede ir novietota plakaniski pret pamatni.
2. Izlīdziniet sekundāro sliedi:
Paralēlitātes pārbaude:Vissvarīgākais solis ir nodrošināt, ka otrā TBR sliede ir paralēla pirmajai. Izmantojiet precīzu instrumentu (piemēram, skalas indikatoru vai suportu), lai izmērītu attālumu starp divām vārpstām/sliedēm abos galos un centrā.
Paš-izlīdzināšana (praktiskā metode):Piestipriniet kustīgo ratiņu/plāksni pie blokiem uz abām sliedēm, pēc tam ar roku-pievelciet sekundārās sliedes stiprinājuma skrūves. Pārvietojiet visu plāksni uz priekšu un atpakaļ visā gājienā. Pirms galīgās pievilkšanas ļaujiet savienojošajai plāksnei "uzpeldēt" sekundāro sliedi tā paralēlajā pozīcijā.
3. Pievilkšana:Stingri nostipriniet abu sliežu stiprinājuma skrūves (izmantojot griezes momenta atslēgu, ja ir norādītas specifikācijas).
III. Lodveida bukse un vārpstas integritāte
Šie elementi ir jāaizsargā uzstādīšanas un nodošanas ekspluatācijā laikā.
1. Uzmanīgi rīkojieties ar vārpstu:Vārpstas hromētā{0}}virsma ir ļoti cieta, taču to var sabojāt trieciens. Nesitiet pret vārpstu un nenometiet TBR bloku. Jebkuri iegriezumi vai skrāpējumi uz vārpstas tieši nozīmē ātru lodīšu bukses nodilumu.
2. Bez vērpšanas:Nostiprinot blokus vai kravu pie ratiņiem, nodrošiniet, lai nav vēršanās vai pārmērīga spēka, kas varētu deformēt bloka korpusu.
3. Nav slodzes konsoles:Kamēr TBR sistēma atbalsta vārpstu, slodzes plāksnei jābūt konstruētai tā, lai vienmērīgi sadalītu slodzi pa abiem lineārajiem blokiem. Izvairieties no pārmērīgas slodzes konsoles (pārkares), jo tas rada lielas momentslodzes, kas var pārsniegt gultņa jaudu.
IV. Eļļošana un nodošana ekspluatācijā
TBR sistēmām pareiza eļļošana nav-apspriežama.
1. Tūlītēja eļļošana:TBR gultņi ir ļoti jutīgi pret izžūšanu. Vienmēr ieeļļojiet vārpstu tūlīt pēc uzstādīšanas. Uz atklātās vārpstas uzklājiet plānu, vienmērīgu norādītās eļļas vai smērvielas kārtiņu.
2. Palaist-Iekšā:Virziet ratiņu bloku uz priekšu un atpakaļ pa pilnu gājienu vairākas reizes ar mazu ātrumu. Tas vienmērīgi sadala smērvielu un palīdz blokiem nosēsties galīgajā, izlīdzinātajā pozīcijā.
3. Pārbaudiet iesiešanu:Pēc galīgās pievilkšanas manuāli pārvietojiet ratiņus. Kustībai jābūt vienmērīgai un vienmērīgai visā garumā. Jebkura pārmērīga berze vai "saspiesti punkti" norāda uz novirzi, kas ir jānovērš, atkārtoti{2}}izlīdzinot sekundāro sliedi.
