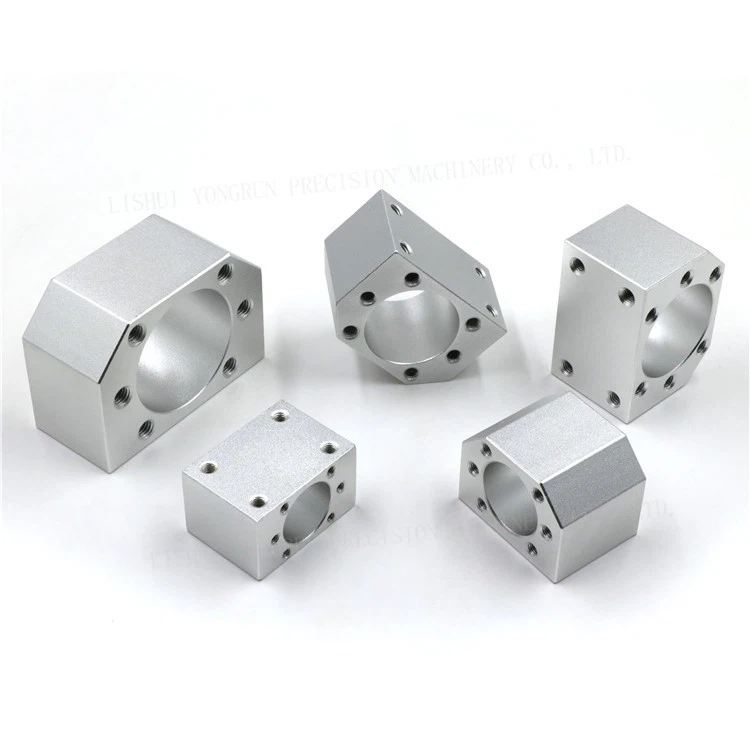

Lodveida skrūvju uzgriežņa korpuss (vai lodveida uzgriežņa kronšteins/atloks) ir precīzi{0}}apstrādāta sastāvdaļa, kuras galvenā funkcija ir droši un precīzi piestiprināt lodveida uzgriezni mašīnas kustīgajam ratam (kravai).
Tas darbojas kā būtiska saskarne starp rotējošo lodveida skrūvju mehānismu un sistēmas lineāro kustību, nodrošinot pareizu spēku pārvadīšanu un precizitātes saglabāšanu.
Lodveida skrūvju uzgriežņa korpusa galvenās funkcijas
1. Drošs un stingrs stiprinājums
Funkcija:Lai nodrošinātu izturīgu, ne{0}}elastīgu platformu lodīšu uzgriežņa piestiprināšanai pie kustīgās mašīnas ratiņiem.
Mehānisms:Korpuss parasti ir pieskrūvēts tieši pie ratiņiem. Tam jābūt pietiekami stingram (bieži vien izgatavotam no čuguna vai augstas kvalitātes alumīnija), lai novērstu uzgriezņa izlocīšanu vai pārvietošanos dinamiskas darbības slodzes apstākļos.
2. Precīzā izlīdzināšana (koncentriskums)
Funkcija:Lai nodrošinātu, ka lodveida uzgriežņa ass ir ideāli koncentriska un paralēla lineārajām vadošajām sliedēm un kopējam kustības ceļam.
Mehānisms:Korpusam parasti ir precīzi{0}}apstrādāts urbums, kas cieši atbilst lodveida uzgriežņa atloka ārējam diametram. Pareizi uzstādot, šī saskarne garantē, ka lodveida skrūves viduslīnija ir saskaņota ar lineārās kustības viduslīniju, kas ir ļoti svarīga, lai palielinātu lodveida skrūves kalpošanas laiku un samazinātu berzi.
3. Spēka pārraide
Funkcija:Efektīvi un tieši pārnest lielos aksiālos spēkus (vilces, spriegojuma un paātrinājuma spēkus), ko rada lodveida skrūve, kustīgajā karietē un kravā.
Mehānisms:Korpusa stiprinājuma skrūves un konstrukcijas izturība nodrošina to, ka piedziņas spēks tiek pārnests tieši no lodveida uzgriežņa uz mašīnas pamatni, nezaudējot enerģiju novirzes vai brīvkustības dēļ.
4. Sistēmu integrācija un standartizācija
Funkcija:Lai standartizētu lodveida uzgriezni (kuram ir dažas pamata formas, piemēram, apaļš vai atloka) varētu viegli uzstādīt dažādiem pielāgotiem mašīnu ratiņiem.
Mehānisms:Ražotāji ražo dažādas korpusa formas (piem., kvadrātveida, taisnstūrveida, atloku tipus), kas atbilst vispārpieņemtajiem nozares montāžas modeļiem, vienkāršojot mašīnu projektēšanas procesu.
5. Aizsardzība un blīvējums (sekundārā funkcija)
Funkcija:Lai nodrošinātu aizsargvairogu un vieglāku saskarni tīrītājiem un blīvēm.
Mehānisms:Korpuss daļēji nosedz lodveida uzgriezni, nodrošinot zināmu aizsardzību pret ārējiem gružiem. Dažos konstrukcijās korpuss kalpo kā papildu ārējo silfonu vai pielāgoto blīvējumu stiprinājuma punkts, kas vēl vairāk aizsargā lodveida uzgriezni no piesārņojuma.
