1. darbība: beigu apstrādes pārbaude

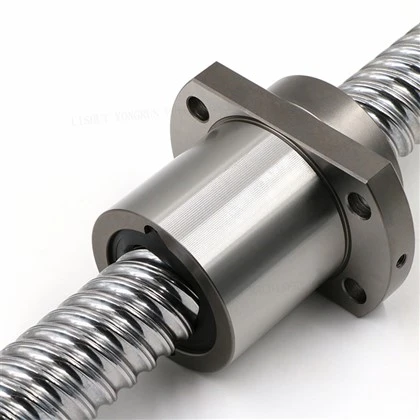

Lodveida skrūvju vārpstas pēc konstrukcijas ir asimetriskas. Pirms montāžas pārbaudiet sekojošo:
Motora gals (BK fiksētā puse):Jābūt vītņotai daļai pretuzgrieznim un precīzi{0}}frēzētam plecam.
Astes gals (BF atbalstītā puse):Jābūt gludam cilindriskam kakliņam un mehāniski apstrādātai rievai stiprinājuma gredzenam.
Iepriekš{0}}pārbaude:Pārliecinieties, vai visi apstrādātie žurnāli ir tīri, attaukoti un bez šķembām vai virsmas iegriezumiem.
2. darbība: BK (fiksētā) atbalsta bloka uzstādīšana
BK bloks kalpo kā sistēmas enkurs. Lai novērstu aksiālo brīvkustību, nepieciešama precīza uzstādīšana.
1. Vārpstas novietošana:Bīdiet BK bloku uz lodveida skrūves motora gala, līdz iekšējie leņķa kontakta gultņi cieši pieguļ apstrādātajam plecam.
2. Iekšējā atstarpe:Uzbīdiet komplektā iekļauto metāla starplikas apkakli uz vārpstas, lai tā nostātos pret iekšējo gultņa skriemeli.
3. Pirmās ielādes izmantošana:Uzvelciet precīzo bloķēšanas uzgriezni uz vārpstas. Stingri pievelciet, izmantojot āķa uzgriežņu atslēgu. Šī saspiešana novērš iekšējo atstarpi starp dubultajiem gultņiem, izveidojot "priekšslodzi", kas nepieciešama nulles -pretstrāvas darbībai.
4. Galīgā bloķēšana:Pievelciet fiksācijas skrūves, kas atrodas bloķēšanas uzgriežņa perimetrā. Integrētie misiņa spilventiņi iekodīsies vītnēs, nostiprinot uzgriezni, nesabojājot vārpstu.
3. darbība: BF (peldošā) atbalsta bloka uzstādīšana
BF bloks atbalsta radiālo svaru, vienlaikus pielāgojot termisko izplešanos.
1.Gultņu bloks:Bīdiet BF gultņa bloku uz lodveida skrūves gala.
2. Aiztures gredzens:Izmantojot fiksējošās-gredzenknaibles, ievietojiet komplektā iekļauto C-klipu vārpstas rievā.
3. Peldošais princips:Pārliecinieties, vai gultnis nav aksiāli iespīlēts korpusa iekšpusē; tas ir konstruēts tā, lai tas "peldētu" sāniski tērauda blokā, lai novērstu vārpstas izliekšanos darbības laikā.
4. darbība: sistemātiska izlīdzināšana un galīgā nostiprināšana
Lai novērstu sasaistīšanu, atbalsta vienībām jābūt perfekti izlīdzinātām ar lineārajām vadošajām sliedēm.
1. Rāmja pielikums:Uzstādiet BK un BF blokus uz mašīnas pamatnes. Pievelciet stiprinājuma skrūves tikai tā, lai tās būtu cieši pievilktas ar pirkstiem-.
2. Carriage integrācija:Nostipriniet lodveida skrūves uzgriežņa korpusu (DSG kronšteinu) pie mašīnas kustīgā ratiņa.
3. Dinamiskā izlīdzināšana:Manuāli pagrieziet lodveida skrūvi, lai pārvietotu ratiņu pēc iespējas tuvāk BK blokam. Ratiņa stingrība piespiedīs BK bloku koncentriski izlīdzināt. Pilnībā pievelciet BK pamatnes skrūves.
4. Galīgā sinhronizācija:Pārvietojiet ratiņu uz pretējo galu (netālu no BF bloka). Tas piespiež BF bloku izlīdzināt. Pilnībā pievelciet BF pamatnes skrūves.
