Pareizā lineārā virzītāja veida izvēle
Pareizas lineārās virzošās sliedes izvēle ir ļoti svarīga kustības sistēmas veiktspējai. Sēriju apzīmējumi (EG, HG, RG, MG u.c.) attiecas uz dažādiem konstrukciju projektiem, un katrs ir optimizēts konkrētām lietojuma prasībām-galvenokārt saistībā ar kravnesību, momenta stingrību un izmēru.
Šeit ir ceļvedis, kā izvēlēties atbilstošo lineāro virzošo sliežu sēriju:
1: Nosakiet veiktspējas prioritāti
| Kritiskais faktors | Nepieciešamais risinājums | Labākais ceļveža sērijas veids |
| Augstākā slodze un maksimālā stingrība | Līnijas kontakts (cilindriski veltņi) | Rullīšu vadotne (piem., RG) |

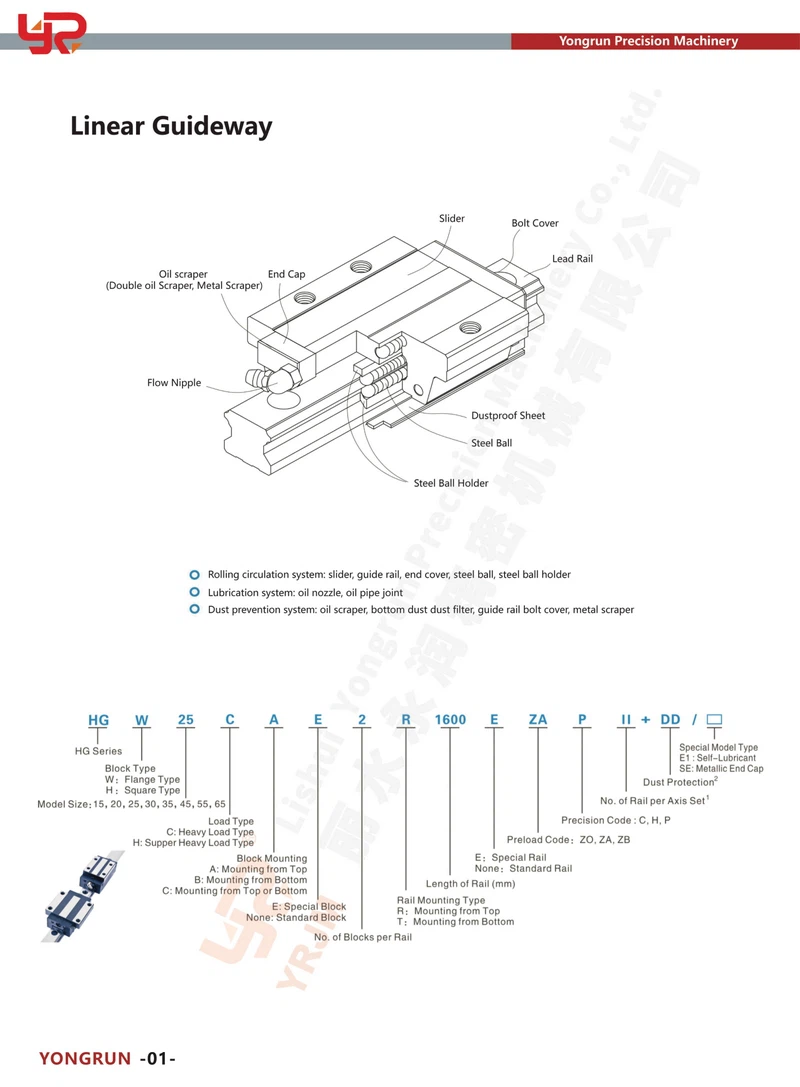

| Liela/standarta slodze un precizitāte | Bumbiņas kontakts (standarta augstums) | Lielas slodzes bumbas vadotne (piemēram, HG) |
| Zema profila un momentnoturība | Bumbiņas kontakts (plats/zems profils) | Zema profila bumbas ceļvedis (piemēram, EG) |
| Miniaturizācija un šaura telpa | Bumbiņas kontakts (maza mēroga) | Miniatūra rokasgrāmata (piemēram, MGN/MGW) |
2: detalizēts sēriju salīdzinājums un priekšrocības
| Rokasgrāmatu sērijas veids | Dizaina fokuss | Galvenās priekšrocības | Ideāli pielietojumi |

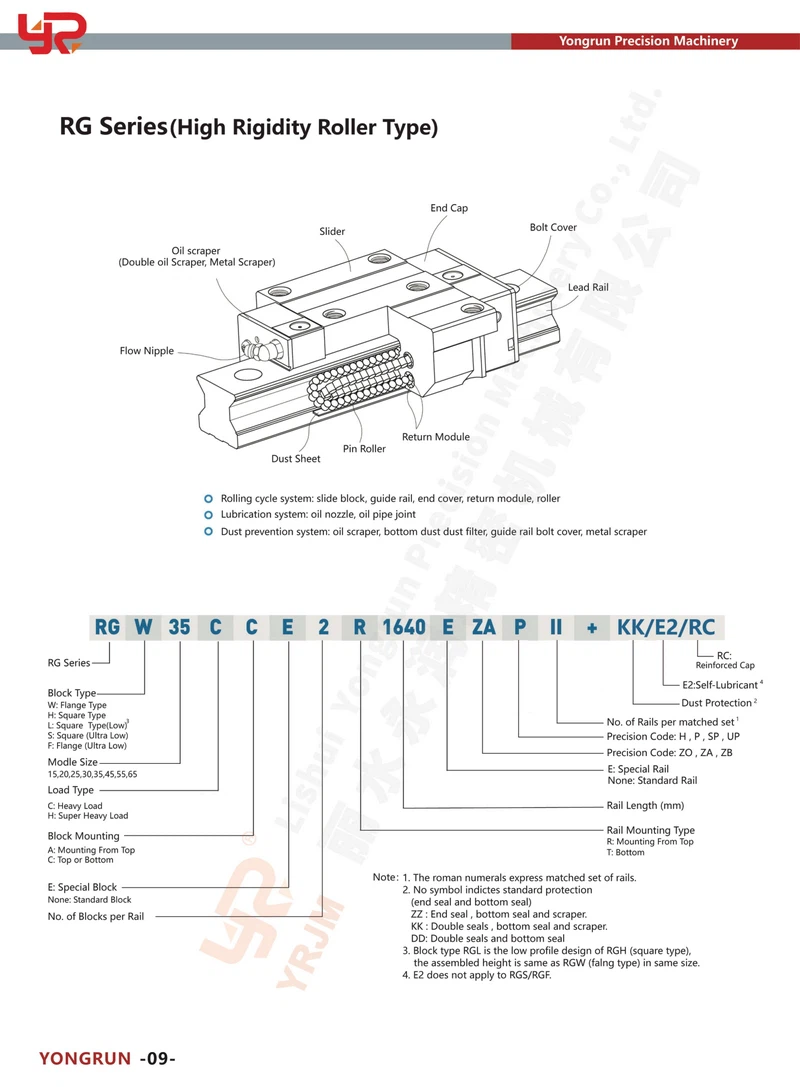

| RG sērija (rullīšu vadotnes) | Maksimālā stingrība (līnijas kontakts) | Line Contact izmanto cilindriskus veltņus, nodrošinot visaugstāko stingrību un kravnesību. Vislabākā izturība pret smagām momenta slodzēm. | Augstākās-CNC darbgaldi, smagā slīpēšana, apstrādes centri, augstas-spēku preses. |
| HG sērija (liela slodze) | Vispārējas nozīmes standarts (bumbas kontakts) | Daudzpusīgs nozares standarts. Lieliska kravnesība{1}}visos četros virzienos. Laba precizitāte un augsta izturība. | Vispārīga CNC, standarta automatizācija, vispārējā izvēle{0}}un-vieta, automatizēta montāža. |
| EG sērija (zema profila) | Augstuma samazināšana (zems smaguma centrs) | Īsāks bloka augstums nekā HG sērijai. Platāks bloks un zemāks smaguma centrs palielina rites momenta stingrību (pāri sliedei). | Pusvadītāju ražošana, lietojumprogrammas ar vertikāliem augstuma ierobežojumiem, pārbaudes aprīkojums. |
| MG sērija (miniatūra) | Īpaši kompakts un viegls | Iebūvēts ļoti mazos izmēros (piemēram, platumā no 5 mm līdz 15 mm). MGW (plats) piedāvā labāku stabilitāti nekā MGN (šaurs). | 3D printeri, medicīnas ierīces, optiskie skeneri, mikro-montāžas robotika, mazu instrumentu pozicionēšana. |
